产品名称:ZJ罗茨真空泵
![](/uploads/2023/11/161037483713.jpg)
一、ZJ系列罗茨真空泵概述:
罗茨真空泵是一种旋转式变容真空泵。它是由罗茨鼓风机演变而来的。根据罗茨真空泵工作范围的不同,又分为直排大气的低真空罗茨泵;中真空罗茨泵(又称机械增压泵)和高真空多级罗茨泵。一般来说,罗茨泵具有以下特点:在较宽的压强范围内有较大的抽速;起动快,能立即工作;对被抽气体中含有的灰尘和水蒸气不敏感;转子不必润滑,泵腔内无油;振动小,转子动平衡条件较好,设有排气阀;驱动功率小,机械摩擦损失小;结构紧凑,占地面积小;运转维护费用低。
ZJ型罗茨真空泵与ZJP系列罗茨真空泵一样不能单独使用,必须有前级真空泵串联,待被抽系统中的压力被前级真空泵抽到罗茨真空泵所能承受的入口压强时才能开始工作,否则将会因过载和过热而损坏。
本公司生产的罗茨真空泵主要型号有:ZJ/ZJP-30 ZJ/ZJP-70 ZJ/ZJP-150(A) ZJ/ZJP-300 ZJ/ZJP-600 ZJ1200A
二、ZJ系列罗茨真空泵的结构原理:

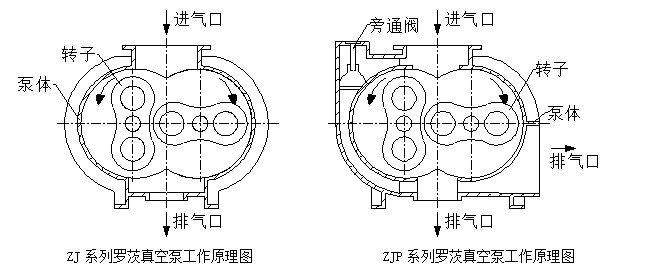

1、ZJP系列罗茨真空泵带有旁通阀,它是ZJ系列罗茨真空泵的派生产品。抽气原理同ZJ系列罗茨真空泵一样,也是利用一对8型转子在泵壳中保持一定的间隙,作等速反向而产生吸气和排气作用的。所不同的ZJP系列罗茨真空泵的进排气口连通,在通道上垂直地装置着一个自重阀。其作用是当进口和排气口的压力差与阀的有效作用面积的乘积超过阀头的自重时,阀头就自动顶开。这个数值是设计的泵可靠运转的最高压力差值。因此这种阀实际上就是一种过载自动保护阀(见下图)。
2、二个轮子被支撑在泵壳侧面端的滚动轴承中。依靠一对可调的同步齿轮使二个转子在高速旋转时始终保持着一定的相互位置,而转子与端盖之间的端面间隙是靠固定端轴承下面的可调金属垫片来保证,使ZJP系列罗茨真空泵在工作时因受热而转子只能向一面膨胀。
3、端盖内的四组内轴对是为了防睛两侧润滑油进入泵壳,出轴处油封是为了防止气体流入泵内。
4、为减低泵温,除最小二种规格的泵外,均装有齿轮箱冷却器和出轴油封冷却器。
5、电动机的动力通过联轴器传给主动轴,再通过同步齿轮传动从动轴。
6、ZJP系列罗茨真空泵均设计为卧式结构,采用联轴器与法兰电机直联。
7、ZJ系列罗茨真空泵的抽气工作系统是非油封式的,所以可完全避免像油封式的真空泵的返油、漏油和油烟污染现象。

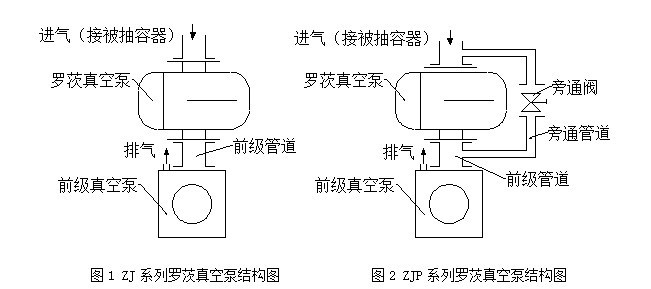

8、ZJ系列罗茨真空泵在较低入口压力时具有较高的抽气速率,但它不能单独使用,必须有一台前级真空泵串联,待被抽系统中的压力被前级真空泵抽到罗茨真空泵允许的入口压力时,罗茨真空泵才开始工作(见图1)。
9、ZJP系列带旁通阀罗茨真空泵除了具有以上结构特征外,它还具有自动过载保护能力,但它的抽气性能和ZJP系列罗茨真空泵相同,也必须先降低前级压力,才能获得一定的抽气速率和极限压力。因此,使用ZJP系列罗茨真空泵也必须配有前级真空泵串联,待前级真空泵抽到一定压力后罗茨真空泵再开始工作(见图2)。由于罗茨真空泵不允许在高压差下工作,所以在使用罗茨真空泵的同时必须合理地选用前级真空泵,并安装必要的保护装置。前级真空泵一般为油封式机械泵,如果对极限真空的要求不高,且被抽对象含有大量水蒸气时,建议采用水环式真空泵作前级泵。
ZJP型罗茨真空泵结构图
|
三、ZJ系列罗茨真空泵使用特点: 1、ZJP系列罗茨真空泵的最大特点是具有过载自动保护,而抽气性能与ZJ型罗茨真空泵相同,即是在较低入口压力时具有较高的抽气速率,但因为罗茨真空泵是一种干燥的间隙密封结构,要获得一定的抽气速成率和极限真空,也必须降低前级压力,减少返流,因此使用时必须有一台前级真空泵串联,且待前级真空泵抽到一定压力后罗茨真空泵再开始工作,这样才是最经济的。
2、ZJP系列罗茨真空泵前级真空泵一般为油封机械泵,但如果极限真空要求不高时,可选用其他形式的粗真空泵作为前级泵,特别在抽除含有大量水蒸汽的气体时,选用液环真空泵作为前级泵是很理想的,当然所有达到的极限真空度要低些。 |

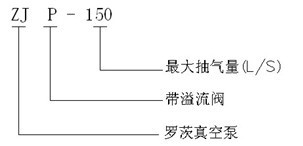

四、ZJP系列罗茨真空泵型号意义: |
五、ZJP系列罗茨真空泵性能参数表: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
表1:ZJ型罗茨真空泵主要技术参数
表2:ZJP系列罗茨真空泵主要技术参数
注:1.抽气速率是指在配用推荐前级泵的条件下,罗茨真空泵的入口压强在6650Pa~2.66Pa范围内所测得的最大抽气速率。 2.极限压力是指在配用推荐前级泵的条件下,不带任何附加容器、泵口密封不进气,经过充分抽气后用压缩式真空计在泵进口处所测得的稳定的空气分压力的最低值。 3.上表所示的性能数据均是在配用推荐前级泵的条件下获得的,用户可根据不同情况选用不同的前级真空泵,但其主要性能指标会有所变化。 4.上表所示的重量数值是指配Y系列电机时的总重量。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
六、ZJP系列罗茨真空泵的性能表:![]() |
七、ZJ系列罗茨真空泵安装注意事项: 罗茨泵的壳体及连接管道和附件表面的温度较高,当人体接触时可能会造成伤害。一旦操作不当,泵的内部或外部传动件及驱动设备也可能对人体造成严重伤害。泵不得在拆开进气口盖或排气口盖的情况下运行。如果要对泵的运动部件进行检查或维护,务必首先完全切断和锁定控制电源设备。在操作、起吊、安装、使用及维修设备时必须严格按照正确的程序对设备进行处理。 一、安装场所:
1.ZJ系列罗茨真空泵应安装在明亮、少尘的建筑物内。 二、基础工程
1.ZJ系列罗茨真空泵与前级泵安装在同一机架上组成机组后再安装在混凝土基础上,大型泵必须单独安装,浇灌混凝土基础。 三、安装
ZJ系列罗茨真空泵必须安装在水平的基础面上,如果基础面不平整,将会影响到泵的正常工作。 四、管道安装
注意事项:在工作过程中如有焊渣及其它异物进入泵内会对罗茨泵和前级泵造成严重的损害或破坏,因此在安装前务必对管道进行严格清理。在工作过程中严禁吸入带有颗粒和粉尘的气体,所以必须配置相应的过滤装置。 五、电器设备安装
1.ZJ系列罗茨真空泵只能在规定的入口压力范围内工作,当前级泵停止工作时,罗茨真空泵必须同时停止工作,因此,电器设备安装必须具有互锁及必要的自动保护。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
八、ZJ系列罗茨真空泵使用说明: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(1)润滑 润滑系统采用46 号机油。 (2)油位 齿轮箱侧油位应以浸没3-4个全齿高度为宜,电机侧油位应以浸没1/3-1/2 油窗高度为宜。润滑油封的油杯油位应在油杯高度的1/2 以上。 (3)启动 罗茨泵长期停用可能会造成泵由于缺乏润滑而损坏。当初次安装使用罗茨泵或泵停用一段时间后再次使用时,应先点动启动按粗一、两次,以使润滑油进入轴承内,然后再启动。 (4)停泵 停泵时,应先停罗茨泵,再停前级泵,停前级泵时,要防止前级泵的油或水进入罗茨泵油箱。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
九、ZJ系列罗茨真空泵的保养与维修: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、ZJ系列罗茨真空泵定期检查
1.每日检查: 二、ZJ系列罗茨真空泵拆装:
在进行罗茨真空泵的拆卸和重新装配时,必须根据以下顺序进行: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
十、ZJ系列罗茨真空泵的故障分析与排除: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
十一、ZJ系列罗茨真空泵安全保护装置及事故处理: 一、如ZJ系列罗茨真空泵用于抽输易燃、易爆、有毒、腐蚀性介质时必须采取相应的安全防护措施。 二、不当的应用,错误的操作及保养不够或非专业人员不被允许的操作,都会导致严重的人身伤害或财产损失。尤其在使用或输送高温,高压和危险介质的情况下更应注意。 三、设备安装的基本计划及所有关于设备的吊运、安装、试车、保养及维修方面的工作都必须由专业人员执行并由技术熟练的负责人检查。 四、在特殊情况下,如果罗茨真空泵被用于要求更加苛刻的非工业领域,那么,在安装中就必须通过现场提供的附加保护措施,来保证这些要求得到满足。 五、若罗茨真空泵在煤矿等易燃易爆场合使用,须配用相应等级的防爆电动机;若使用三角传输带,应使用阻燃、抗静电的三角传输带! 十二、ZJ系列罗茨真空泵运输、贮存: 一、ZJ系列罗茨真空泵吊装、运输注意事项
1.真空泵整机吊运方法应恰当。 二、ZJ系列罗茨真空泵贮存
1.如果罗茨真空泵要长期停用请先将其工作液排空。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZJ系列罗茨真空泵的订货须知: 一、请提供以下详细数据:①ZJ系列罗茨真空泵的产品名称与型号②ZJ系列罗茨真空泵的真空度要求单位PA或MPA③ZJ系列罗茨真空泵抽速要求单位L/S或M3/MIN④ZJ系列罗茨真空泵的使用与否和工作条件⑤ZJ系列罗茨真空泵的电机功率(KW)⑥ZJ系列罗茨真空泵的转速(r/min)⑦ZJ系列罗茨真空泵的电压〔V〕⑧ZJ系列罗茨真空泵的进出口口径⑨ZJ系列罗茨真空泵的材质要求⑩ZJ系列罗茨真空泵是否带附件,以便我们的为您正确选型。 二、若已经由设计单位选定我公司的ZJ系列罗茨真空泵的产品型号,请按ZJ系列罗茨真空泵型号直接向公司销售部订购。 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的技术专家为您选型确认。 |
