产品名称:W、WY往复真空泵
发布时间:2018-09-20 17:00:00 点击:
![](/uploads/2023/11/161019472439.jpg)
W、WY系列往复式真空泵是获得粗真空的主要设备,使用于炼油、颜料、塑料、肥皂、食品、制糖、制药等方面的蒸发结晶、干燥过滤;建筑方面的混凝土作业;冶金工业中的真空除气及其它部门需要的低压、低温作业。
|
|
技术参数
|
型号
|
WY-50(V5)
|
WY-100(W4)
|
WY-200(W5)
|
W3
|
W4-A
|
W4-1
|
W5-1
|
W-300
|
抽气速率(m3/h)
|
200
|
370
|
770
|
200
|
370
|
370
|
770
|
1080
|
极限压力(Pa)
|
1300
|
1300
|
1300
|
2600
|
2600
|
2600
|
2600
|
2600
|
转速(r.p.m)
|
300
|
200
|
200
|
300
|
200
|
530
|
430
|
300
|
配用电机(Kw)
|
5.5
|
11
|
22
|
5.5
|
11
|
11
|
22
|
30
|
汽缸直径×行程
(mm)
|
250×150
|
350×200
|
455×250
|
250×150
|
350×200
|
250×150
|
350×200
|
450×200
|
气管直径 (mm)
|
进
|
2"
|
4"
|
5"
|
2"
|
4"
|
4"
|
5"
|
175mm
|
出
|
2"
|
4"
|
5"
|
2"
|
4"
|
4"
|
5"
|
175mm
|
水管直径 (mm)
|
进
|
1/2"
|
3/4"
|
3/4"
|
1/2"
|
3/4"
|
1/2"
|
3/4"
|
3/4"
|
出
|
1/2"
|
3/4"
|
3/4"
|
1/2"
|
3/4"
|
1/2"
|
3/4"
|
3/4"
|
体积
|
长
|
1435
|
1819
|
2357
|
1418
|
1819
|
1486
|
1805
|
1980
|
宽
|
624
|
876
|
1010
|
630
|
876
|
520
|
670
|
745
|
高
|
710
|
900
|
1162
|
650
|
900
|
720
|
860
|
980
|
|
|

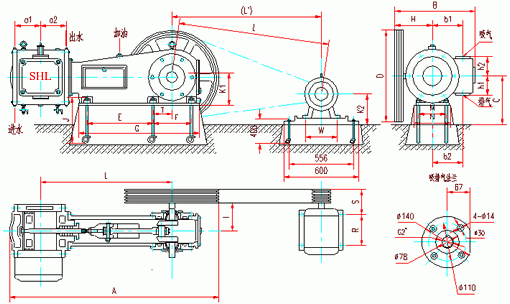

W3往复式真空泵安装尺寸图:
|
![](/uploads/2023/11/161021452265.gif)

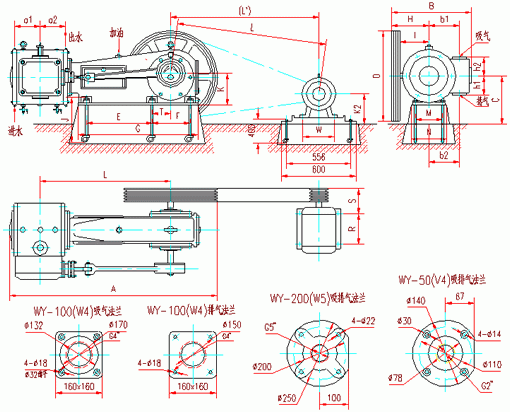

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图:
![](/uploads/2023/11/161021172368.gif)

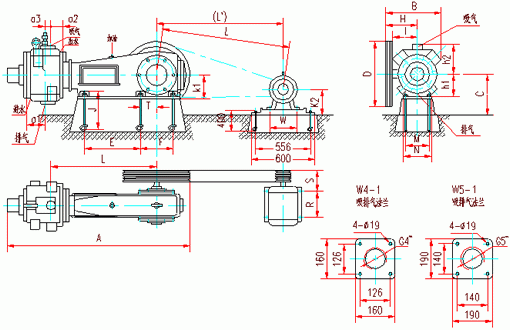

W4-1、W5-1往复式真空泵安装尺寸图:
![](/uploads/2023/11/161021018869.gif)

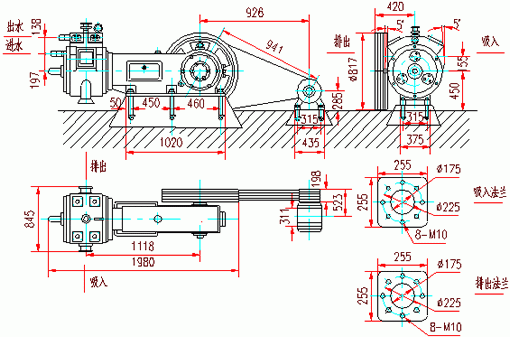

W300往复式真空泵安装尺寸图:
代号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
L'
|
l
|
三角带型号
|
WY-50(V5)
|
1435
|
624
|
375
|
707
|
430
|
260
|
815
|
282
|
198
|
400
|
186
|
808
|
787
|
882
|
B型 L=2997
|
WY-100(W4)
|
1819
|
876
|
500
|
892
|
520
|
330
|
1031
|
481
|
356
|
630
|
220
|
1388
|
1359
|
1102
|
B型 L=4500
|
WY-200(W5)
|
2357
|
1010
|
680
|
1162
|
655
|
400
|
1256
|
418
|
254
|
630
|
260
|
1360
|
1293
|
1397
|
C型 L=5000
|
W3
|
1418
|
630
|
400
|
640
|
430
|
260
|
815
|
283
|
115
|
400
|
186
|
910
|
886
|
882
|
B型 L=3048
|
W4-1
|
1486
|
520
|
400
|
537
|
430
|
260
|
815
|
300
|
150
|
400
|
186
|
956
|
939
|
832
|
C型 L=3023
|
W5-1
|
1805
|
670
|
500
|
542
|
520
|
330
|
1035
|
383
|
213
|
630
|
220
|
935
|
904
|
1026
|
C型 L=3048
|
代号
|
M
|
N
|
T
|
W
|
R
|
S
|
a1
|
a2
|
b1
|
b2
|
h1
|
h2
|
k2
|
泵地脚螺栓
|
导轨地脚螺栓
|
WY-50(V5)
|
200
|
260
|
130
|
216
|
140
|
179
|
171
|
171
|
115
|
241
|
154
|
202
|
192
|
M16×400
|
M16×400
|
WY-100(W4)
|
260
|
326
|
165
|
254
|
254
|
243
|
216
|
216
|
140
|
337
|
244
|
272
|
220
|
M20×630
|
M16×400
|
WY-200(W5)
|
290
|
370
|
200
|
318
|
305
|
307
|
300
|
300
|
430
|
430
|
299
|
299
|
260
|
M24×630
|
M16×400
|
W3
|
200
|
260
|
130
|
216
|
140
|
179
|
171
|
171
|
115
|
241
|
154
|
202
|
192
|
M16×400
|
M16×400
|
W4-1
|
200
|
260
|
130
|
256
|
210
|
229
|
171
|
121
|
a3:50
|
260
|
260
|
220
|
M16×400
|
M16×400
|
W5-1
|
260
|
326
|
165
|
318
|
305
|
307
|
230
|
147
|
a3:83
|
325
|
325
|
260
|
M20×630
|
M16×400
|
|
