产品名称:爪式真空泵
发布时间:2017-02-06 09:31:00 点击:
![](/uploads/2023/11/161335405080.jpg)
爪型干式无油真空泵在泵腔内具有若干组相互啮合的爪型转子。转子与转子之间及转子与泵腔之间并不接触,留有微小间隙,不用任何润滑剂,从而保证了清洁的真空环境。泵的结构采用多级转子串连的形式,每组转子分别位于不同泵腔内做同步反方向运动。泵腔泵爪型转子分割为吸气腔和排气腔两部分。随着转子连续运转,进行循环的吸气排气过程,实现了连续抽气的目的

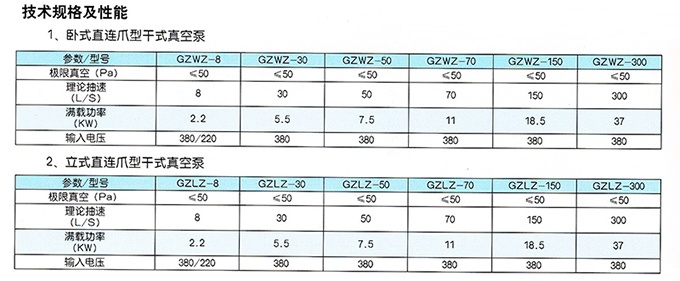

技术规格及性能
1、卧式直连爪型干式真空泵
工作原理

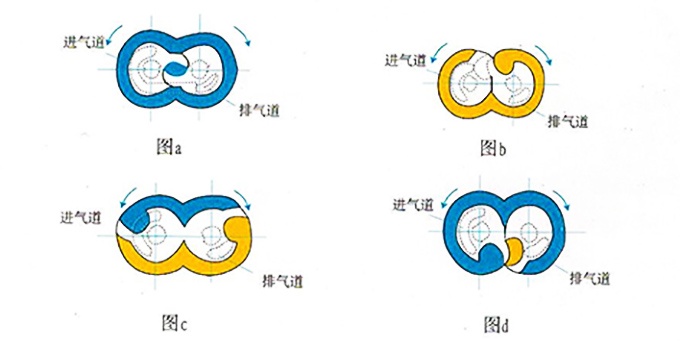

下图为罗茨转子由0°到360”的抽气过程。在0位置时(图a),进排气道关闭,吸气腔与排气腔沟通,泵腔内压力均衡相等。当两个转子旋转到50°时(图b),形成负压腔,进气道打开,正压腔压力逐渐提高。工作过程中,此位置是转子正好处于换向泵腔压力平衡的瞬间,转子从该位置再转过一定角度,则转子开始密封分割为吸气腔与压缩排气腔两部分,此时开始做功。次位置进气口打开,随着转子的继续旋转负压腔溶剂逐渐增大开始吸气,排气腔容积逐渐减小,由于排气口尚未打开,因此气体被压缩,压缩量随排气口上线位置的变化而变化。当转子旋转到155”时,此时负压腔继续进气,排气道打开,开始排气。此位置时泵的吸气做功继续进行,排气口开式打开,被压缩的气体快速排入下一级泵腔。当转子旋转到312”时,进排气口关闭,次位置转子做功以完成一个周期,此时泵腔内压力逐渐恢复均衡状态。(图d)此位置又回到初始位置,随着泵转子的连续旋转,吸气和排气过程循环进行,实现了泵的连续抽气做功,实现了抽真空的目的。转子每转一周,吸气和排气各进行一次。
