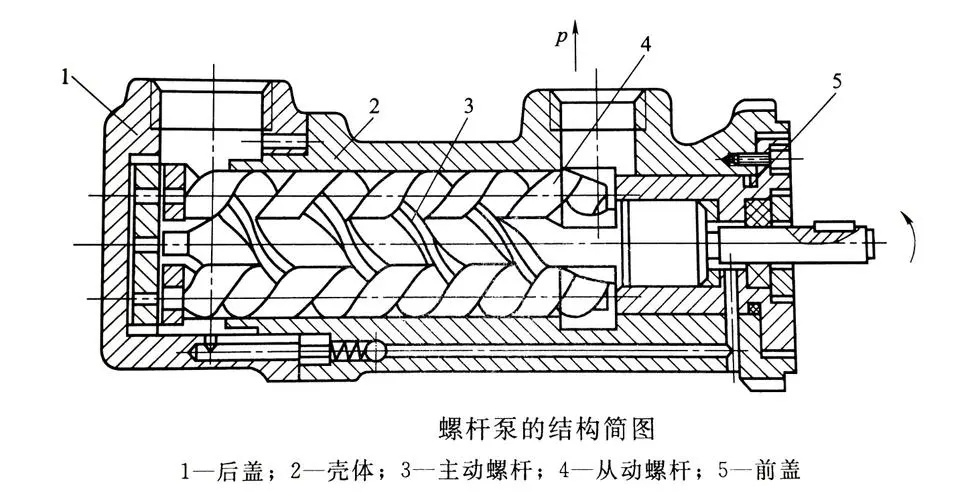

螺杆泵结构图与工作原理
发布时间:2012-05-25 21:25:00 点击:
——双头、右旋、凸螺杆 组成 两根从动螺杆
一根主动螺杆<
——双头、左旋、凹螺杆,装在泵体内,和其他零件组成螺杆泵。
工作原理:V密形成:必须满足四个密封条件,才能形成密封积:主从动螺杆共扼、螺杆根数 和螺纹头数必须满足一定关系、泵体最小长度应大于螺杆的导程、保证 最小径向间隙,才能形成空间八字形密封容积。
左面吸油
V密变化:当主动螺杆逆时针方向旋转时〈
右面压油
吸压油口隔开:上述四个密封条件
特点:结构简单,体积小,重量轻,运转平稳,噪声小,寿命长,流量均匀,自吸能力强,容积效率高,无困油现象;但螺杆齿形复杂,不易加工,精度难以保证。
